Токарные станки с ЧПУ серии ТСК
Серия токарных станков с ЧПУ

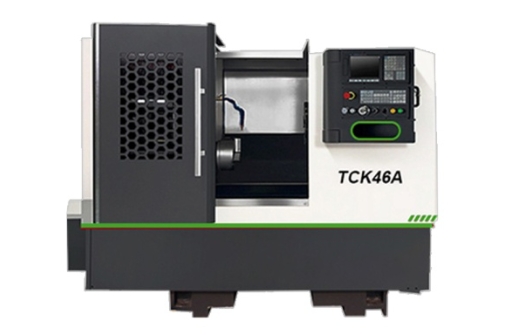

TCK36A / TCK46A / TCK50A
Тип:
Токарный станок с наклонной станиной и линейными направляющими
(Slant bed and linear guide way CNC lathe)
Основные качества:
Высокая скорость
Высокая точность
Высокая надёжность
Описание применения
Станок предназначен для обработки различных малых и средних деталей валов и дисков.
Может выполнять:
нарезание резьбы
обработку дуг
обработку конусов
внутреннюю и наружную обработку вращающихся поверхностей
Широко применяется в производстве:
сантехнической арматуры
клапанов
бытовой техники
приборостроения
автомобильной промышленности
мотоциклетных деталей
подшипников и др.
Особенности станка
Высокоточные линейные направляющие (Taiwan)
Высокоскоростной шпиндель
Жёсткая литая станина
Автоматическая система смазки
Цельнолитая станина с наклонной компоновкой
Возможность установки силовой револьверной головы (Power Turret)
Технические характеристикиПараметр
Ед.
TCK36A
TCK46A
TCK50A
Макс. диаметр обработки над станиной
мм
360
460
560
Макс. диаметр над суппортом
мм
140
260
200
Макс. длина обработки
мм
300
350
500 / 900 / >1500
Макс. диаметр обработки (диск)
мм
360
460
560
Нос шпинделя
A2-5
A2-5
A2-6
Диаметр отверстия шпинделя
мм
46
56
66
Скорость шпинделя
об/мин
50-4500
50-4000
50-3000
Переключение скоростей
бесступенчатое
бесступенчатое
бесступенчатое
Мощность шпиндельного двигателя
кВт
7.5
11
15
Тип патрона
гидравлический
гидравлический
гидравлический
Размер патрона
дюйм
6
8
10
Быстрый ход по X
м/мин
24
24
24
Быстрый ход по Z
м/мин
24
24
24
Крутящий момент сервопривода X
Н·м
6
7.5
10
Крутящий момент сервопривода Z
Н·м
6
7.5
15
Ход оси X
мм
180
240
290
Ход оси Z
мм
300
350
500 / 900
Тип направляющих
линейные
линейные
линейные
Тип инструментального блока
резцедержка (gang type)
револьвер
револьвер
Размер инструмента
мм
20×20 / Ø25
25×25 / Ø32
25×25 / Ø32
Конус задней бабки
MT4
MT4
MT5
Диаметр пиноли задней бабки
мм
65
70
90
Ход пиноли
мм
80
80
100
Общая мощность
кВт
11
14
20
Масса станка
кг
≈2500
≈3000
≈4200
Габариты (Д×Ш×В)
мм
2600×1600×1850
2700×1700×1850
3400×2000×2000
