ОСОБЕННОСТИ

Вертикальный обрабатывающий центр, в основном применяется для обработки деталей и пресс-форм средних размеров. После однократной установки заготовка может последовательно подвергаться таким операциям, как фрезерование, сверление, растачивание, развертывание и другие. Может использоваться как одиночный станок, так и в составе многостаночной поточной линии для обработки деталей. Обладает такими характеристиками, как мощная режущая способность, высокоскоростное позиционирование, мехатронное построение, автоматическое удаление стружки, средства защиты и удобство в эксплуатации.

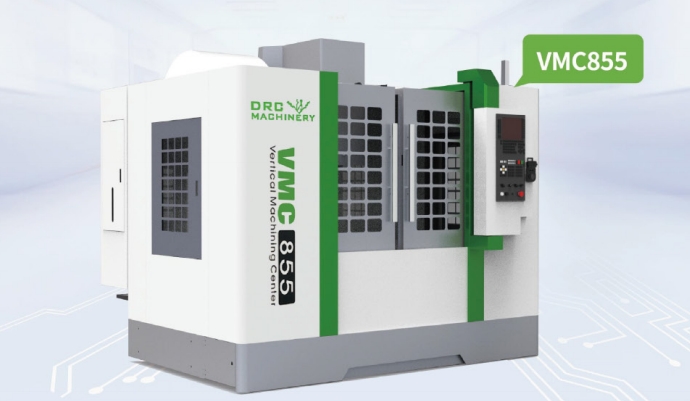

Компактные вертикальные обрабатывающие центры (VMC600–VMC650, XH7136, VMC855, VMC1055)

Технические характеристики

Параметр	VMC600	VMC640	VMC650	XH7136	VMC855	VMC1055
Ход X / Y / Z, мм	500 / 320 / 420	600 / 400 / 450	600 / 450 / 500	900 / 350 / 500	800 / 550 / 550	1000 / 550 / 550
Расстояние шпиндель–стол, мм	90–510	100–550	120–620	100–600	120–670	120–670
Расстояние шпиндель–стойка, мм	360	400	500	460	640	613
Размер стола, мм	800×260	800×320	900×400	1250×360	1000×500	1000×550
Макс. нагрузка на стол, кг	400	400	400	400	600	600
Быстрое перемещение X/Y/Z, м/мин	20/20/18	20/20/18	20/20/18	10/10/10	30/30/30	30/30/30
Рабочая подача, м/мин	1–10 (15)	1–10 (15)	1–10 (15)	1–6	1–10 (15)	1–10
Конус шпинделя	BT40-120	BT40-120	BT40-120	BT40-120	BT40-120	BT40-150
Скорость шпинделя, об/мин	8000	8000	8000	8000	10000	10000
Мощность шпинделя, кВт	3.7	5.5 / 7.5	5.5 / 7.5	5.5	11 / 15	11
Количество инструментов	10 / 12	16	16	16	24	24
Макс. диаметр инструмента, мм	Φ90	Φ90	Φ90	Φ92	Φ80	Φ92
Макс. вес инструмента, кг	5	5	7	8	8	8
Точность позиционирования	0.02 / 300 мм	0.008 / 300 мм	0.008 / 300 мм	±0.008 / 300	0.008 / 300	±0.008 / 300
Повторяемость, мм	0.01	0.005	0.005	±0.005	0.005	±0.005
Вес станка, кг	2400	2600	3600	3800	5800	5800

Средние и крупные вертикальные обрабатывающие центры (VMC1160–VMC1890)

Технические характеристики

Параметр	VMC1160	VMC1370	VMC1580	VMC1890
Ход X / Y / Z, мм	1100 / 600 / 600	1300 / 700 / 700	1500 / 800 / 700	1800 / 900 / 800
Расстояние шпиндель–стол, мм	120–720	120–820	145–845	150–950
Расстояние шпиндель–стойка, мм	680	750	855	965
Размер стола, мм	1200×600	1400×700	1600×800	2000×900
Макс. нагрузка на стол, кг	1000	1000	1000	2000
Быстрое перемещение X/Y/Z, м/мин	30 / 30 / 24	30 / 30 / 30	20 / 20 / 20	20 / 20 / 18
Рабочая подача, м/мин	1–10 (15)	1–10 (15)	1–10 (15)	1–10 (15)
Конус шпинделя	BT40-120	BT40-150	BT50-155	BT50-155
Скорость шпинделя, об/мин	10000	10000	6000 / 8000	6000
Мощность шпинделя, кВт	11 / 15	11 / 15	15 / 18.5	15 / 18.5
Количество инструментов	24	24	24	24
Макс. диаметр инструмента, мм	Φ80	Φ80	Φ112	Φ110
Макс. вес инструмента, кг	8	8	18	15
Точность позиционирования	0.008 / 300 мм	0.008 / 300 мм	0.008 / 300 мм	0.008 / 300 мм
Повторяемость, мм	0.005	0.005	0.005	0.003
Вес станка, кг	6500	11000	12000	13000
